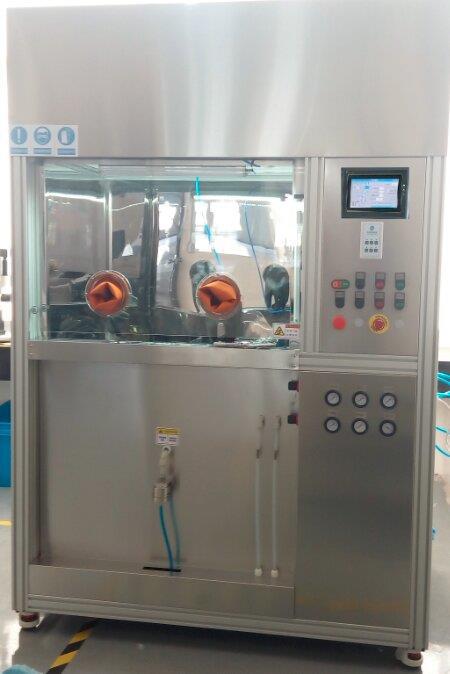

清潔度檢測清洗制樣臺
Cleanliness test extraction cabinet
1. 產品概述
設備集成壓力噴射清洗、清洗劑在線過濾制膜、循環精濾回收于一體，實現零件清洗與顆粒污染物過濾回收同步進行，可及時將零件表面的顆粒污染物收集到濾膜表面，清洗零件結束后即可得到濾膜樣本，減少顆粒污染物在清洗劑中滯留時間；顛覆傳統手工人力清洗檢測的方式，規范了清潔度檢測控制流程，提升檢測效率。清洗零件操作空間相對獨立，內置空氣層流系統，凈化清洗操作環境，為清洗檢測搭建一個潔凈的操作平臺。設備工作狀態實時顯示，清洗檢測壓力、流量可調，配合不同的清洗噴嘴，可快速方便的清洗零件內腔通道、盲孔、及整體表面的，廣泛應用于各種汽車零部件清潔度檢測。滿足ISO16232-2007，VDA19，GB/T3821-2005等國際及國內標準，滿足大眾、通用、福特等各大汽車廠清潔度檢測標準。
設備運轉動力源來自潔凈的壓縮空氣(沒有壓力泵/氣動泵/齒輪泵/真空泵等)，動力源持續穩定，潔凈安全，不會污染清洗液，保證清洗液壓力、流量、溫度穩定，可連續不間斷運轉。存儲清洗液容器材質為304不銹鋼（無玻璃/高硼硅酸鹽等易碎品）安全可靠、堅固穩定，可拆卸清洗。
2. 技術參數Technical specification
設備型號Type | PR 02 |
取樣方式Extraction | 壓力沖洗Pressure rinse |
整體尺寸Overall dimension | 1300*750*2100mm(W*D*H) |
壓力噴射清洗區域Pressure rinse size | 800*630*750mm |
最大承重Max. load | 60 kg |
主體架臺材質Machine casing | 304不銹鋼鈑金，工業鋁型材架 |
工作室材質Cleaning area | 304鏡面不銹鋼Polished stainless steel |
總重量Weight | 260KG |
功率Power | 350W |
電源Electricity | AC220V,50Hz |
工作氣源Compressed air | 0.5-1.0MPa |
噪音Noise | <60dB |
空氣凈化率Air purifying rate | 99.995% HEPA高效凈化 |
清洗壓力Rinse pressure | 1- 5 bar |
真空負壓Vacuum | -0.88 bar |
流量范圍Flow rate | 0.3L/min-3L/min |
不銹鋼儲液罐Stainless steel tank | 15L*2 |
控制Control | 三菱 |
清洗劑循環過濾器精度 | 0.45μm |
適用檢測濾膜Membrane filter | ?47 |
噴槍換膜過濾器Spray gun filter | ?25mm |
設備自潔凈度 Blank value | 0.2mg |
3.主要功能Main function
3.1空氣層流凈化
設備集成具有空氣循環過濾功能的送風裝置。風機從頂部將空氣吸入并經過HEPA過濾，過濾后的潔凈空氣以0.45m/s±10%的風速均勻送出，層流空氣的恒定和均勻。在清洗工作區域形成千級或百級潔凈空間，為零件清潔度檢測提供良好的清洗操作環境，減少外部環境對檢測結果的影響。

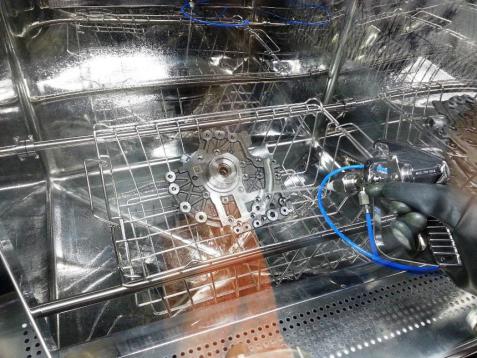

3.2壓力噴射清洗
利用清洗區域內的壓力清洗對接口，根據預設的參數，自動清洗零件檢測位置?；蛘呃脡毫η逑磭姌?，按照清洗規程，人工控制噴槍沖洗零件表面。清洗壓力、流量、角度可根據規范調整。

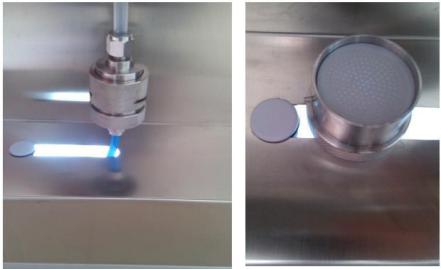

3.3在線過濾制膜
清洗零件后的清洗劑通過在線過濾器，可實現同步自動過濾回收，及時將清洗液中零件表面顆粒污染物收集到檢測濾膜表面。無需人工操作過濾清洗液。
3.4清洗劑精濾回收
設備使用清潔度專用清洗液，清洗液是設備中用來提取顆粒污染物的載體，清洗液本身不能有影響檢測結果數據的污染物，設備集成自動精密過濾清洗液功能，保證清洗液在清洗零件前是潔凈的，過濾精度0.45μm。
3.5添加及更換清洗劑
設備內部一次裝載容量最多15L；配套的清洗液通過加液口自動向設備內部添加，用戶可根據清洗檢測需求，酌情選擇添加量，清洗液需要更換時，選擇對應控制按鈕，打開清洗液排液口，設備自動排出用過的清洗液。
3.6工作狀態提示
實時顯示當前工作狀態、當前流量、清洗液總量、清洗模式等信息，工作狀態實時監控，遇到錯誤時，設備自動停止工作并發出報警提示，顯示當前錯誤信息，提供解決問題幫助方法。
3.7清洗參數設置
清洗壓力、流量參數、清洗時間、清洗模式，參照不同清潔度檢測標準分組存儲清洗模式。
3.8輔助照明
工業級防爆LED輔助照明燈，節能環保、安全可靠，防護等級IP67。
