2022年04月，蘇州晉松計量銷售JD19A 光柵測長儀一臺；用戶在安徽亳州，

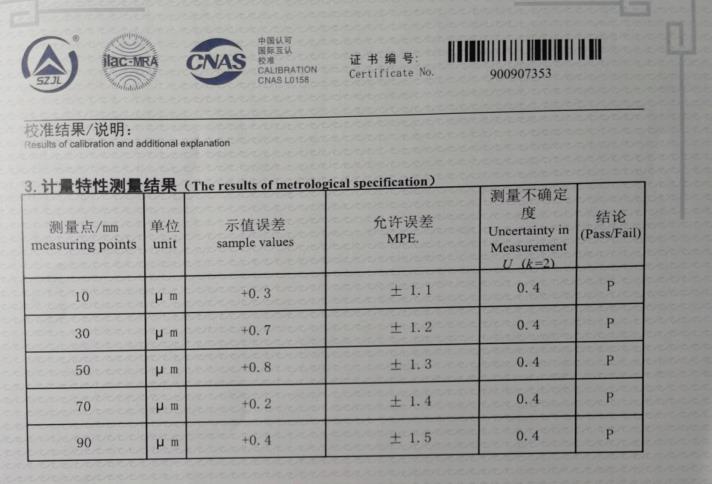

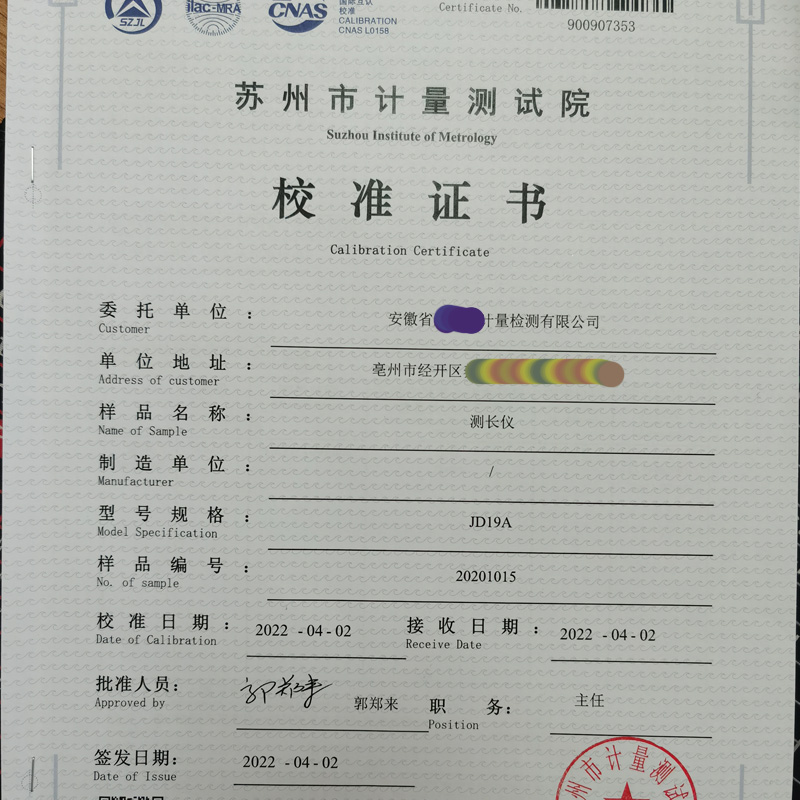

作為第三方檢測計量器具使用，精度經蘇州計量所上門檢定為合格，
滿足計量要求，打包發貨。

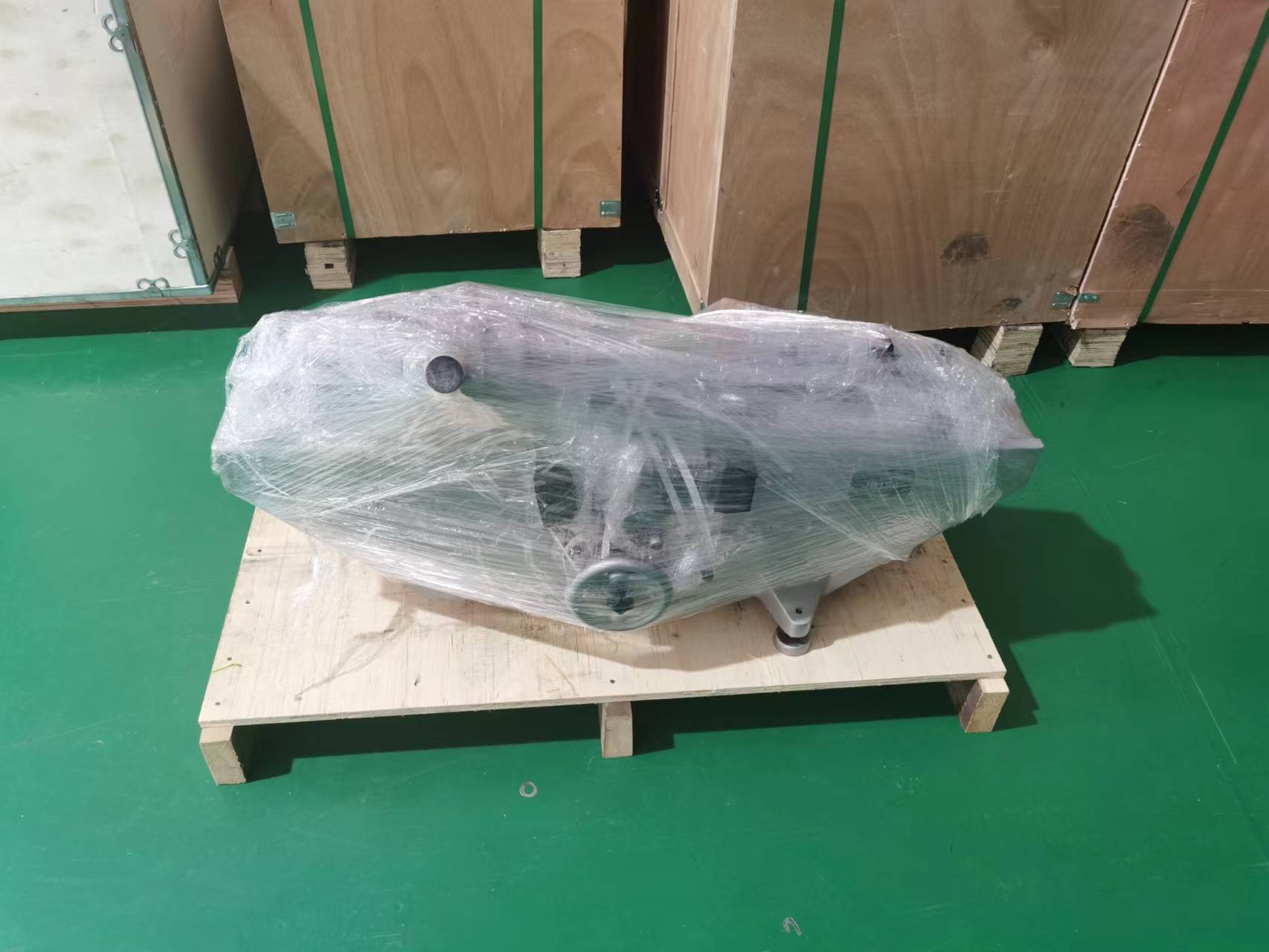

1、木包裝打包發貨，上門安裝調試；
2、儀器發貨前請第三方檢測機構，上門檢定，出具檢測報告；
3、產品質保一年，請放心購買。
4、一經選用，終身服務。

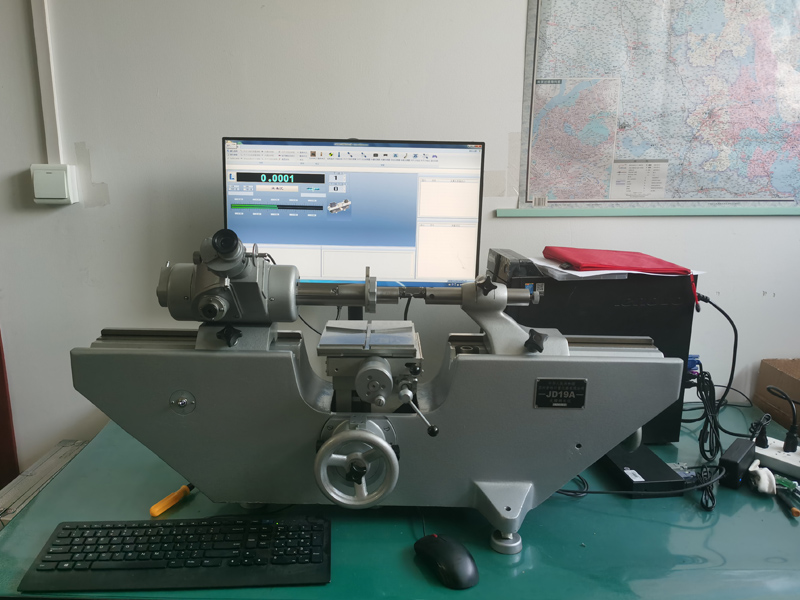

臥式萬能測長儀JD19A,采用金屬光學作為讀數系統，通過數據轉換器在電腦上顯示，并由電腦進行數據處理，顯示分度值：0.1um。配備一維計算機輔助軟件，可以提高儀器測量精度和測量效率，具體配置方案如下：
一、儀器用途：萬能測長儀是一種精密機械、光學系統和電氣部分相結合起來的長度計量儀器。
使用范圍如下：
外尺寸：平行平面被測件的測量，如量塊；
球形平面被測件的測量，如鋼球。
柱形平面被測件的測量，如圓柱體直徑。
內尺寸：平行平面被測件的測量，如卡板；孔徑的測量，如環規。
螺紋：內外螺紋中徑的測量
二、儀器規格參數：
1、測量范圍：直接測量：0-100；比較測量；0-500（外尺寸）
內尺寸：使用大小測鉤深度從4-50 mm時， 10-200 mm
外螺紋中徑測量時： 0-180 mm
內螺紋中徑測量深度為10-50 mm時：14-2×（70-臂厚）mm
2、最小分劃值：0.0001mm
3、測量力:一般情況時 1.5~2.5N
4、直接測量時,儀器的準確度:L為被測件長度，單位：mm
外尺寸測量時：＜（1+L/200）μm；內尺寸測量時：＜（1.5+L/200）μm
按同類產品的測長儀（校準規范）《JJF1189-2008》內所規定要求進行驗收。
5、萬能工作臺：
（1）測微鼓分度值：0.01mm； （2） 橫向行程:25mm
（3）垂向行程：100mm； （4） 荷重：10kg
6、螺帽內徑配合尺寸：φ6H7，測量桿與測帽內徑配合的外徑尺寸：φ6g6
7、儀器外形尺寸：長×寬×高：950×390×490mm
8、儀器重量：65kg
三、軟件功能：
本軟件運行在Window7或Win10環境下運行，其主要功能包括：輔助操作和數據處理這二部分，應用該一維測試軟件可以提高測量精度和測量效率，具體功能介紹如下：
1、測量功能：外尺寸絕對測量和相對測量：
內尺寸、孔、外螺紋和內螺紋的測量；內、外尺寸準確度檢定；
2、數據顯示：光柵數據大字符顯示，數據公英制轉換，圖形化人工找轉折點；
3、誤差修正：光柵示值修正、溫度修正；
4、提示功能：實時提示測量操作步驟；
5、輸出功能：可輸出至EXCEL 進行數據處理；
6、數據處理：數據的保存、打開、刪除，可通過人工輸入長度值。
四、儀器配置：
1、測長儀JD5基座（包括頭尾架和尾管） 1套
2、RSF進口金屬光柵尺 120mm（儀器內部） 1根
3、RSF進口0.1微米讀數頭（儀器內部） 1套
4、數據轉換盒卡 1個
5、專用一維計算機輔助測試軟件 1套
6、配置AOC一體機電腦 1臺
7、安裝調試費（含差旅費））
8、現場技術培訓
9、儀器配件：
9.1、萬能測長儀主機：含基座，測座，尾管座，尾管；
9.2、測量附件：大測溝1對，大測溝球形測頭1.8mm，2.3mm各1對；
9.3、測量附件：小測溝1對，小測溝球形測頭0.8mm，1.35mm各1對；
9.4、測量附件：彈性壓板1件，
9.5、端度測量用測帽：中刃型測帽，φ8平面測帽，R20球面測帽各1對
9.6、長螺桿，短螺桿各1個；
9.7、量塊墊鐵2條；
