數顯布氏硬度計在鑄造行業的應用案例

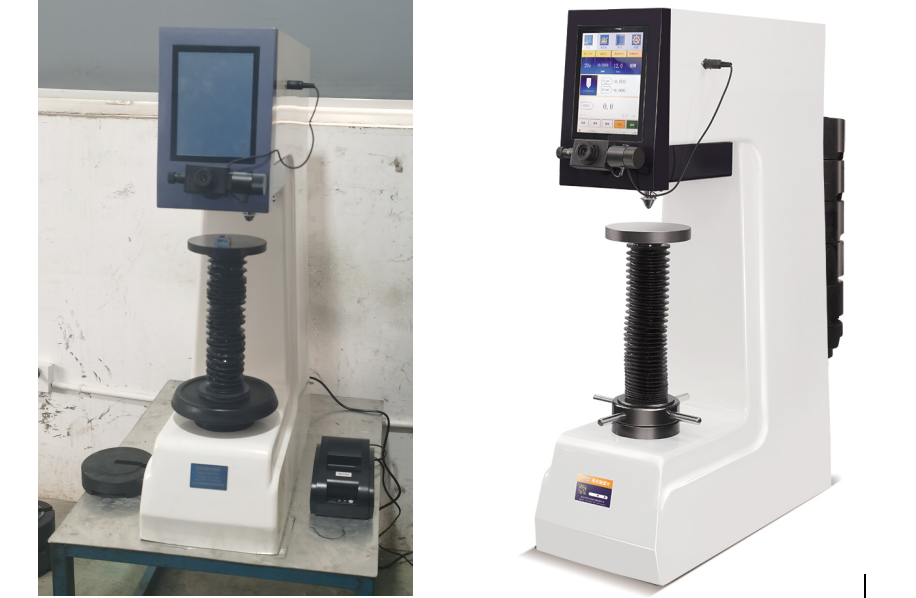

2022年10月13日，常州溧陽的客戶找到我公司，希望推薦鑄鋁工件的硬度計測量方便；客戶帶工件到我公司，實際測量后我們推薦選用HBS-3000T數顯布氏硬度計。這款硬度計采用觸摸屏控制，布氏壓痕的測量用數字目鏡壓線確認，力值由砝碼加載，加載試驗力和卸載試驗力全部由軟件控制；測量數據顯示在顯示屏上，數據可以通過打印機打印。具體的儀器圖片如下：（客戶安裝現場）

客戶公司主要生產汽車零部件配套的灰鐵，球墨鑄鐵鑄件，鋁壓鑄件；公司擁有各類鑄造用原材料性能的檢測設備，常規化學分析、金相力學性能試驗、直讀分析光譜儀設備等，能夠?qū)I(yè)穩定的生產灰鐵鑄件、球磨鑄件及各式鋁合金壓鑄件。

一般壓鑄鋁合金：硬度70~110HB不等；抗拉強度在200~350Mpa不等；普通鋼的抗拉強度為600Mpa。所以，壓鑄鋁合金比較鋼鐵，作為一種不銹輕質材料，還是很結實的。客戶目前選擇用250kgf力值，用5mm硬質合金壓頭，試驗保持時間為30s，測量出來的硬度值在90HBW左右，壓痕直徑為1.8mm左右，符合0.24x5＜1.8＜0.6x5的技術要求。通過這次儀器培訓，我們總結了銷售的幾點技術規范：

1、布氏試驗在鑄造行業是應用廣泛的測量方式，要根據材料的硬度值來選擇測量的力值；具體來說就是要看壓痕的大小，先用3000kgf，10mm壓頭測量，如果壓痕直徑在2.4mm和6mm之間，則測試方法正確，否則選用低力值測量，直到滿足0.24D≤d≤0.6D,d為壓痕的直徑。

2、鋁合金材料是一種較軟的材料，通常用系數為10的試樣具體選擇看說明書，如下圖；

3、硬度計HBS-3000T,最好配備專用工作臺，可以測量高度為280mm，如果工件高度在120mm內則普通的工作臺即可。

4、客戶如果有原來的電子布氏硬度計，壓痕測量是通過讀數顯微鏡測量的，可以推薦選購布氏壓痕測量系統，價格在8000-16500元直接，具體配置根據需要定制。

5、說明書的學習是非常重要的，跟客戶強調基本的測量原則，確保實驗方法的正確。

技術提升方案

6、視覺布氏，全自動化測量，圖像處理壓痕尺寸，價格上貴點，但圖像清晰，測量更方便。

7、力值常規通過砝碼加載，升級方式可以通過力值傳感器加載，電子閉環控制施加試驗力，完全實現了加荷、保荷、卸荷的自動化運行。
