電火花加工精密檢測投影儀JT14A
投影儀是一種光學計量儀器，主要通過光學鏡頭放大后進行精密測量；儀器采用貴陽新天高精度光柵位移傳感器，分辨率0.001mm，通過電箱將數據顯示出來；精度上可以做到±0.005mm以內；技術成熟的工程師可以保證在±0.003mm以內；這就是為什么放電加工精密模具的客戶選用投影儀的原因。
投影儀技術參數：
1、投影屏：
投影屏尺寸：φ300 投影屏旋轉范圍：0°~360°
旋轉角度顯示當量：1′ 旋轉角度準確度：6′
2、物鏡：
放大倍率 | 10×（標配） | 20× | 50× | 100× |
物方線視場 | φ30mm | φ15mm | φ6mm | φ6mm |
物方工作距離 | 74 mm | 69 mm | 63mm | 41 mm |
3、工作臺：
型號 | 臺面尺寸 | X坐標行程 | Y坐標行程 | Z坐標行程 |
JT14A | 400×280 | 0-200mm | 0-150mm | 0-100mm |
4、顯示當量：0.001 mm
X、Y坐標準確度（3+L/75）μm，其中L為測量長度，單位mm
5、冷卻系統：2只軸流風機強制風冷 電源：110V/220V（AC），50/60HZ
6、外形尺寸：長×寬×高：410×650×970~1070㎜
7、儀器重量：90㎏

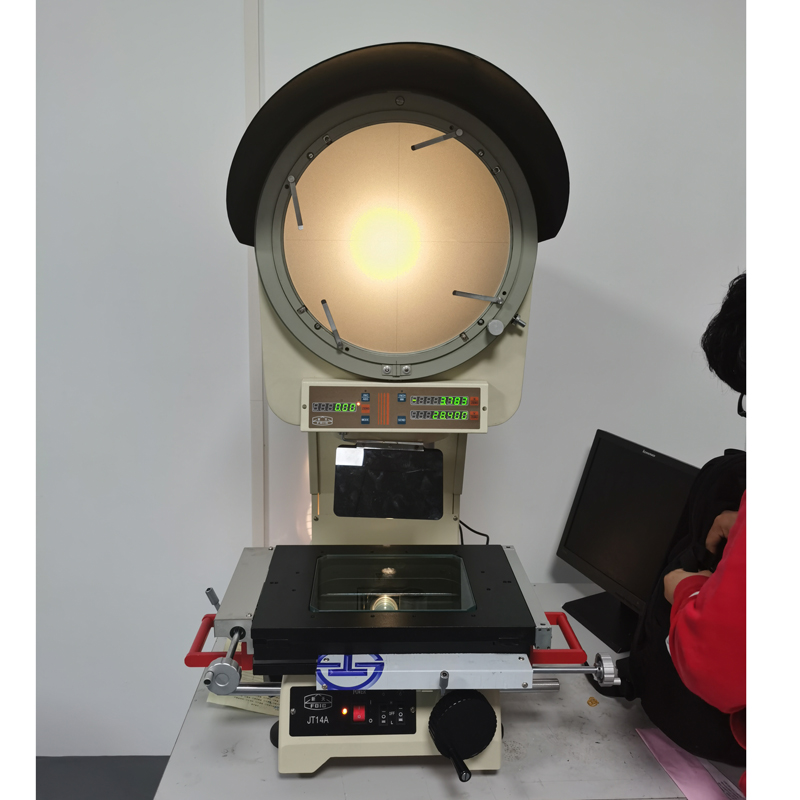

8、投影儀圖片：
9、放電加工的工件，主要是表面測量，測量的范圍比較小，要求精度高；我們通常選購尼康的50X或者100X物鏡，這樣能有效的提高產品的成像質量，而購買一臺原裝尼康的投影儀價格要14-20萬之間，主要區別就是光學成像質量。
